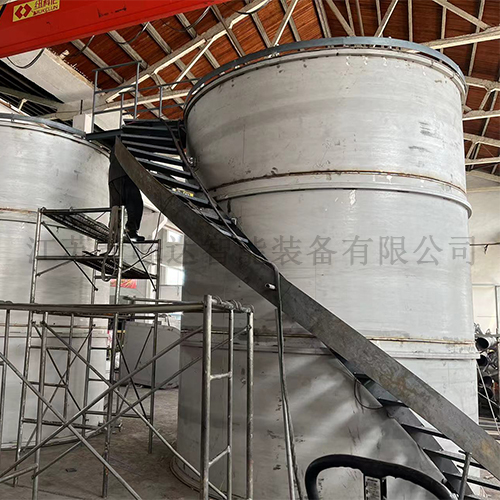

大型不銹鋼儲(chǔ)罐的制作需嚴(yán)格遵循標(biāo)準(zhǔn)與行業(yè)規(guī)范（如 GB 150《壓力容器》、NB/T 47003《鋼制焊接常壓容器》等），同時(shí)結(jié)合不銹鋼材料特性、儲(chǔ)罐使用工況，從原材料、加工工藝、焊接質(zhì)量、檢驗(yàn)檢測(cè)等多維度把控，具體要求如下：

一、 原材料要求

1. 材質(zhì)選型合規(guī)

• 需根據(jù)儲(chǔ)罐的介質(zhì)（如腐蝕性液體、食品級(jí)物料）、溫度、壓力選擇對(duì)應(yīng)牌號(hào)的不銹鋼，常見(jiàn)材質(zhì)有304/304L、316/316L等；食品級(jí)儲(chǔ)罐需選用符合 GB 4806 標(biāo)準(zhǔn)的不銹鋼，確保無(wú)重金屬析出。

• 原材料必須附帶質(zhì)量證明書(shū)，包含材質(zhì)成分、力學(xué)性能、耐腐蝕性能等檢測(cè)數(shù)據(jù)，嚴(yán)禁使用無(wú)合格證明的材料。

2. 板材與型材質(zhì)量

• 不銹鋼板材表面需平整，無(wú)裂紋、劃痕、麻點(diǎn)、分層等缺陷；厚度偏差需符合國(guó)標(biāo)要求，大型儲(chǔ)罐的筒體、封頭板材厚度需經(jīng)強(qiáng)度計(jì)算確定。

• 接管、法蘭等配件需與罐體材質(zhì)匹配，避免異種鋼焊接產(chǎn)生電化學(xué)腐蝕。

二、 加工工藝要求

1. 下料與成型

• 下料采用等離子切割、激光切割等高精度設(shè)備，避免火焰切割導(dǎo)致的邊緣氧化；切割后需去除毛刺、熔渣，坡口加工需符合焊接工藝要求。

• 筒體卷制需使用專用卷板機(jī)，確保筒體圓度偏差≤直徑的 0.5%；封頭采用沖壓或旋壓成型，成型后不得有起皺、鼓包等缺陷，封頭與筒體的對(duì)接需保證曲率一致。

2. 組裝精度控制

• 筒體組對(duì)時(shí)，縱縫、環(huán)縫的錯(cuò)邊量需嚴(yán)格控制：縱縫錯(cuò)邊量≤板厚的 10% 且≤3mm，環(huán)縫錯(cuò)邊量≤板厚的 15% 且≤4mm。

• 垂直度偏差：罐體高度 H≤20m 時(shí)，偏差≤H/1000；H＞20m 時(shí)，偏差≤20mm + (H-20)/1000。

• 接管、人孔、支座等附件的安裝位置偏差≤5mm，法蘭面需與接管軸線垂直，偏差≤法蘭外徑的 1/1000。

三、 焊接質(zhì)量要求

1. 焊接工藝評(píng)定（WPS）

• 焊接前必須進(jìn)行焊接工藝評(píng)定，確定焊接方法（如氬弧焊、埋弧焊）、焊接參數(shù)（電流、電壓、焊接速度）、焊材型號(hào)（如 ER308、ER316 焊絲），評(píng)定結(jié)果需符合相關(guān)標(biāo)準(zhǔn)。

• 焊工需持特種設(shè)備焊接作業(yè)證，且焊接項(xiàng)目與實(shí)際施焊位置一致。

2. 焊接操作規(guī)范

• 不銹鋼焊接需采用氬弧焊打底，確保焊縫根部成型良好，避免夾渣、未焊透；埋弧焊蓋面時(shí)需控制層間溫度，防止熱裂紋。

• 嚴(yán)禁在非焊接區(qū)域引弧，焊接后及時(shí)清理焊縫表面的焊渣、飛濺物，不銹鋼焊縫需進(jìn)行酸洗鈍化處理，恢復(fù)耐腐蝕性能。

3. 焊縫質(zhì)量等級(jí)

• 常壓儲(chǔ)罐的縱縫、環(huán)縫不低于Ⅱ 級(jí)焊縫標(biāo)準(zhǔn)，壓力容器類儲(chǔ)罐的焊縫不低于Ⅰ 級(jí)焊縫標(biāo)準(zhǔn)。

• 焊縫表面不得有裂紋、氣孔、夾渣、未熔合等缺陷，咬邊深度≤0.5mm，長(zhǎng)度≤焊縫長(zhǎng)度的 10% 且≤100mm。

四、 檢驗(yàn)與檢測(cè)要求

1. 外觀檢驗(yàn)

• 罐體成型后，檢查表面平整度、焊縫外觀，尺寸偏差需符合設(shè)計(jì)圖紙要求；附件安裝牢固，無(wú)松動(dòng)、變形。

2. 無(wú)損檢測(cè)（NDT）

• 常壓儲(chǔ)罐：縱縫、環(huán)縫需按比例進(jìn)行射線檢測(cè)（RT）或超聲波檢測(cè)（UT），抽檢比例不低于 20%；丁字縫需  檢測(cè)。

• 壓力容器類儲(chǔ)罐：焊縫需  RT/UT 檢測(cè)，角焊縫需進(jìn)行滲透檢測(cè)（PT）或磁粉檢測(cè)（MT），確保無(wú)表面缺陷。

3. 耐壓試驗(yàn)與密封性試驗(yàn)

• 液壓試驗(yàn)：充水至設(shè)計(jì)壓力的 1.25 倍，保壓 30 分鐘，檢查罐體無(wú)滲漏、無(wú)可見(jiàn)變形；對(duì)于不適宜充水的儲(chǔ)罐，可采用氣壓試驗(yàn)（設(shè)計(jì)壓力的 1.15 倍），需嚴(yán)格控制試驗(yàn)壓力和安全措施。

• 氣密性試驗(yàn)：試驗(yàn)壓力為設(shè)計(jì)壓力，保壓 24 小時(shí)，用肥皂水檢查焊縫、法蘭等連接處，無(wú)氣泡泄漏為合格。

4. 特殊工況附加檢測(cè)

• 食品級(jí)儲(chǔ)罐需進(jìn)行潔凈度檢測(cè)，內(nèi)壁表面粗糙度 Ra≤0.8μm；化工腐蝕性介質(zhì)儲(chǔ)罐需進(jìn)行晶間腐蝕試驗(yàn)，確保不銹鋼材質(zhì)耐腐蝕性達(dá)標(biāo)。

五、 防腐與防護(hù)要求

1. 內(nèi)壁處理

• 接觸腐蝕性介質(zhì)或食品的內(nèi)壁，需進(jìn)行酸洗鈍化、拋光處理，去除焊接氧化皮，形成鈍化膜，提高耐腐蝕性。

• 食品級(jí)儲(chǔ)罐內(nèi)壁不得涂刷油漆，可采用拋光或電解拋光工藝，確保衛(wèi)生達(dá)標(biāo)。

2. 外壁防護(hù)

• 外壁可涂刷不銹鋼專用防腐漆，或采用熱鍍鋅、噴塑工藝，防止大氣腐蝕；沿?；蚋邼穸拳h(huán)境需增加防護(hù)等級(jí)。

3. 附件防護(hù)

• 支座、爬梯等碳鋼附件需進(jìn)行熱鍍鋅或防腐涂裝，與不銹鋼罐體接觸部位需加裝絕緣墊片，避免異種鋼接觸腐蝕。

六、 安全與文檔要求

1. 安全附件安裝

• 必須安裝安全閥、壓力表、液位計(jì)、呼吸閥（或阻火器）等安全附件，且需定期校驗(yàn)合格。

• 大型儲(chǔ)罐需設(shè)置防雷、防靜電接地裝置，接地電阻≤10Ω。

2. 技術(shù)文檔歸檔

• 制作完成后需提供完整的技術(shù)資料，包括原材料質(zhì)量證明書(shū)、焊接工藝評(píng)定報(bào)告、無(wú)損檢測(cè)報(bào)告、耐壓試驗(yàn)報(bào)告、竣工圖紙等，作為儲(chǔ)罐驗(yàn)收和后續(xù)使用的依據(jù)。
