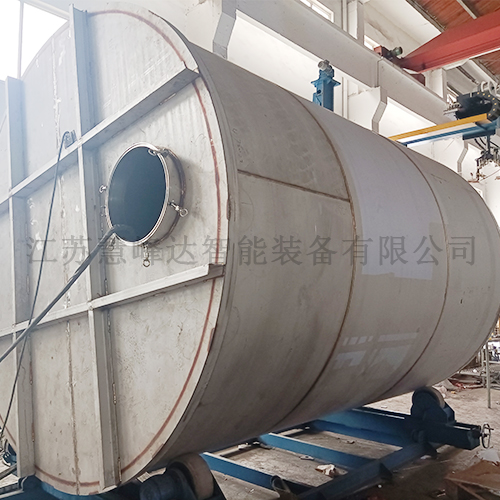

大型不銹鋼化工儲(chǔ)罐的制作是一項(xiàng)涉及材料學(xué)、焊接工藝、無損檢測(cè)和安全規(guī)范的系統(tǒng)工程。由于化工介質(zhì)通常具有腐蝕性、易燃易爆或有毒性，因此對(duì)儲(chǔ)罐的密封性、強(qiáng)度和耐腐蝕性要求極高。

以下是制作過程中必須嚴(yán)格遵守的六大核心注意事項(xiàng)：

一、 材料驗(yàn)收與管理（源頭控制）

1.  材質(zhì)復(fù)驗(yàn)：

       不銹鋼牌號(hào)眾多（如304, 304L, 316L, 雙相鋼等），化學(xué)成分差異微小但性能差異巨大。必須核對(duì)質(zhì)保書，并進(jìn)行光譜分析復(fù)驗(yàn)，防止材質(zhì)混用。

       重點(diǎn)檢查材料表面是否有劃痕、麻點(diǎn)、銹蝕或分層。

2.  表面防護(hù)：

       不銹鋼在運(yùn)輸和存放過程中極易產(chǎn)生鐵離子污染（生銹）。材料應(yīng)存放在木質(zhì)托盤上，嚴(yán)禁直接接觸碳鋼地面或腳手架。

       下料和加工時(shí)，應(yīng)保留原有的保護(hù)膜，或在接觸部位墊橡膠板/木板。

二、 下料與成型（尺寸精度）

1.  排版設(shè)計(jì)：

       大型儲(chǔ)罐由多塊鋼板拼接而成。排版時(shí)應(yīng)遵循“錯(cuò)縫”原則（相鄰層的焊縫不能重合），以保證罐體強(qiáng)度。

       盡量減少焊縫數(shù)量，優(yōu)先選用大尺寸鋼板。

2.  切割方式：

       推薦使用等離子切割或激光切割。如果使用火焰切割，必須預(yù)留更大的熱影響區(qū)余量，并在后續(xù)打磨中徹底清除氧化皮。

       切口必須平整，坡口角度需符合焊接工藝評(píng)定（PQR）要求。

3.  卷板控制：

       卷制過程中，應(yīng)使用專用的不銹鋼卷板機(jī)，或在輥軸上包覆銅皮/膠皮，防止劃傷板面。

       曲率必須控制精準(zhǔn)，防止組對(duì)時(shí)出現(xiàn)“棱角”或“錯(cuò)邊”。

三、 焊接工藝（核心環(huán)節(jié)）

這是最關(guān)鍵的步驟，直接決定儲(chǔ)罐的壽命。

1.  嚴(yán)禁碳鋼污染：

       專機(jī)專用：焊接不銹鋼的焊機(jī)、地線、電纜必須專用，嚴(yán)禁與碳鋼設(shè)備共用，防止碳鋼管線中的鐵屑飛濺到不銹鋼上。

       地線連接：地線必須使用銅編織帶，并使用不銹鋼卡具牢固連接在工件上，嚴(yán)禁使用碳鋼鐵絲綁扎，否則綁扎點(diǎn)會(huì)迅速腐蝕穿孔。

2.  焊接方法：

       盡量采用氬弧焊（TIG）打底，手工電弧焊或藥芯焊絲氣體保護(hù)焊（MIG/MAG）填充蓋面。

       對(duì)于晶間腐蝕敏感的材料（如316L），必須嚴(yán)格控制層間溫度（通常要求<150℃），防止過熱導(dǎo)致耐腐蝕性下降。

3.  背面保護(hù)（充氬）：

       對(duì)于要求嚴(yán)格的介質(zhì)（如強(qiáng)腐蝕酸液），焊縫背面必須充氬氣保護(hù)。如果不充氬，焊縫背面會(huì)氧化發(fā)黑（產(chǎn)生氧化鉻），導(dǎo)致耐腐蝕性大幅降低，這是很多劣質(zhì)儲(chǔ)罐漏水的根源。

4.  引弧板使用：

       引弧和收弧必須在專用的不銹鋼引弧板上進(jìn)行，嚴(yán)禁在母材非焊接區(qū)域隨意引弧，否則產(chǎn)生的弧坑裂紋無法修復(fù)。

四、 組對(duì)與裝配（結(jié)構(gòu)強(qiáng)度）

1.  錯(cuò)邊量控制：

       縱縫和環(huán)縫的對(duì)口錯(cuò)邊量必須嚴(yán)格控制在標(biāo)準(zhǔn)范圍內(nèi)（通常要求<板厚的10%且不大于2mm）。錯(cuò)邊過大不僅造成應(yīng)力集中，還會(huì)導(dǎo)致焊接困難。

2.  定位焊（點(diǎn)固）：

       定位焊的工藝參數(shù)應(yīng)與正式焊接一致，必須由持證焊工操作。

       定位焊點(diǎn)如果有缺陷，必須打磨掉重焊，嚴(yán)禁直接覆蓋。

五、 無損檢測(cè)與試壓（質(zhì)量驗(yàn)證）

1.  無損檢測(cè)（NDT）：

       根據(jù)設(shè)計(jì)要求（通常參考GB 50128或ASME標(biāo)準(zhǔn)），對(duì)焊縫進(jìn)行射線探傷（RT）或超聲波探傷（UT）。

       對(duì)所有角焊縫和外觀進(jìn)行滲透檢測(cè)（PT），檢查是否有表面微裂紋。

2.  水壓試驗(yàn)：

       氯離子控制：這是最容易被忽視的“殺手”。用于試壓的水，其氯離子含量必須<25ppm（對(duì)于304/316L）。普通自來水中的氯離子會(huì)導(dǎo)致不銹鋼發(fā)生應(yīng)力腐蝕開裂。

       試壓后必須立即將水排凈，并使用熱空氣徹底吹干。

六、 表面處理與防腐（交付狀態(tài)）

1.  酸洗鈍化：

       焊接破壞了不銹鋼表面的鈍化膜。制作完成后，必須對(duì)焊縫及熱影響區(qū)進(jìn)行酸洗鈍化處理，重新形成致密的氧化鉻保護(hù)膜，恢復(fù)耐腐蝕能力。

2.  拋光與清潔：

       對(duì)于食品級(jí)或高純度化工儲(chǔ)罐，內(nèi)壁需要進(jìn)行機(jī)械拋光或電解拋光，使表面粗糙度（Ra值）符合要求，防止介質(zhì)殘留滋生細(xì)菌。

       最終交付前，需進(jìn)行真空箱氦檢漏或氨氣檢漏，確保密封。
